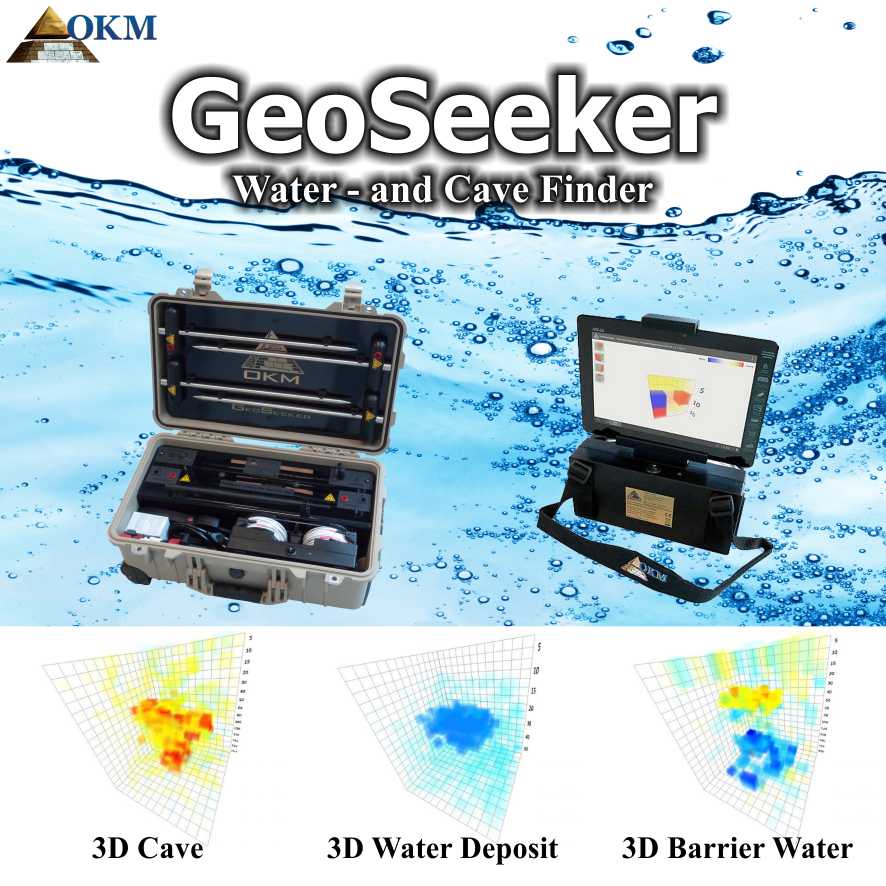

Water detector and cavity detector GeoSeeker

ل تبحث عن مصادر مياه جوفية أو تجاويف مخفية تصل إلى أعماق 250 متر (820 قدم)؟
GeoSeeker هو كاشف مياه جيوكهربائي احترافي وكاشف للتجويف يقيس مقاومة الأرض ويصور بيانات المسح الخاصة به في رسومات ثلاثية الأبعاد مذهلة. إنه كاشف جيوكهربائي متنقل وسهل التشغيل، تم تصميمه وتصنيعه في ألمانيا.

يستخدم GeoSeeker إجراء قياس جيوكهربائي يعتمد على نظام شلمبرجير لقراءة مقاومة التربة. وبناء على هذه المقاومة الأرضية يستطيع الكاشف تحديد مواقع رواسب المياه الجوفية والحصى الحامل للمياه ومستوى المياه الجوفية وكذلك التجاويف مثل الكهوف والأنفاق والغرف وما شابه ذلك. وبالتالي يمكن نشر الكاشف الجيوفيزيائي ككاشف للمياه أو كاشف للتجويف في نفس الوقت.

• المسح النشط (الدقيق) أثناء استخدام وضع المسح هذا، يستخدم GeoSeeker قطبين كهربائيين لحقن الطاقة الكهربائية في التربة تحت الأرض. يقوم قطبان إضافيان بقياس فرق الجهد (سقوط الجهد) عند نقاط مسح محددة لحساب قيمة المقاومة النهائية. يستخدم هذا الوضع للكشف عن رواسب المياه الجوفية والكهوف المخفية أو حتى الطبقات والحواجز غير المنفذة داخل التربة تحت الأرض. في عمليات المسح النشطة، ستتمكن من تحديد نطاق عمق محدد حيث ستقوم بإجراء القياس. لذلك ستحدد عمق البداية والنهاية بين 5 أمتار (16 قدمًا) و250 مترًا (820 قدمًا).
• المسح النشط (السريع) يعد وضع المسح هذا نسخة سريعة من الفحص الدقيق. كما يتم حقن تيار كهربائي في باطن الأرض وقياس فرق الجهد (سقوط الجهد) لحساب مقاومة التربة.
• المسح السلبي أثناء استخدام وضع المسح هذا، يستخدم GeoSeeker قطبين كهربائيين فقط لقراءة الجهد الطبيعي الذي يحدث تحت الأرض (لا يتم حقن أي طاقة كهربائية في باطن الأرض). يستخدم هذا الوضع للكشف عن المياه المتدفقة تحت الأرض فقط.

واجهة المستخدم الرسومية لجهاز كشف المياه GeoSeeker متاحة باللغات التالية:

• الألمانية
• إنجليزي
• الفرنسية
• الاسبانية
• ايطالي
• عربي
• تركية
• 中文
• Pусский
• الهولندية
• فارسی

يوفر تطبيق برنامج GeoSeeker تعليمات بسيطة خطوة بخطوة لمساعدتك في إكمال القياس. ما عليك سوى اتباع هذه التعليمات المصورة حتى يتم الانتهاء من القياس. بعد الانتهاء من القياس، يتم إنشاء تمثيل رسومي ثلاثي الأبعاد لقيم القياس وعرضه على شاشة الكمبيوتر اللوحي الخاص بك. يتم توفير بعض خيارات ضبط الألوان لتحسين التصور الرسومي ثلاثي الأبعاد لرواسب المياه الجوفية والحصى الحامل للمياه ومستوى المياه الجوفية (كما هو موضح بألوان مزرقة) بالإضافة إلى التجاويف والكهوف والأنفاق والغرف أو الطبقات غير المنفذة (كما هو موضح بألوان حمراء) .

تم دمج أجهزة GeoSeeker في علبة Peli المقاومة للماء والصدمات. لذا فإن معداتك الجيوكهربائية معبأة جيدًا وجاهزة دائمًا للنقل.

في الجدول التالي يمكنك رؤية محتويات التسليم الكاملة وجميع الملحقات الاختيارية. الرموز المستخدمة لها الدلالة التالية:

x = x times included

= غير مشمول

= اختياري متاح، فقط مقابل رسوم إضافية

وصف	GeoSeeker
AA battery 1.5 V	8
Android Tablet PC	1
Charger for Controller	1
Charger for Power Box	1
Controller	1
Electrode	4
Extension Cable ( 2 m )	2
Holder for Tablet PC	1
Power Box	1
Power Cable Drum ( Ø 290 mm )	2
Power Pack incl. charger and travel adapter	1
User’s manual	1
Voltage Cable Drum ( Ø 120 mm )	2

المواصفات الفنية:

المؤشرات الفنية التالية هي القيم المتوسطة. أثناء التشغيل، من الممكن حدوث اختلافات صغيرة.

وحدة التحكم (وحدة الاستقبال)

*الأبعاد (الارتفاع × العرض × العمق): 130 × 270 × 110 ملم

*الوزن: 0.6 كجم

*الوزن (مع أسطوانات الكابلات والبطاريات المثبتة):  2.1 كجم

* مصدر الطاقة (8 بطاريات AA): 8 – 14 فولت تيار مستمر

* وقت التشغيل (البطاريات المشحونة): دقيقة. 16 ساعة

*مدة الشحن (البطاريات الفارغة): عادة 3 ساعات، كحد أقصى. 5 ساعات

*المدخل (للشاحن): 12 فولت تيار مستمر، 1.5 أمبير

*وحدة المعالجة المركزية: Cortex M3 بسرعة 80 ميجاهرتز

*ADC: 16 بت

*الاتصال بالكمبيوتر اللوحي: نقطة وصول WLAN، نطاق 2.4 جيجا هرتز،

*القناة: 6، WPA2

*الاتصال مع Power Box: نطاق 2.4 جيجا هرتز، عند الطلب،

امتلاكي

*النطاق الفعال (التفاضلي)  : -1400 إلى +1400 مللي فولت

*مقاومة الإدخال (ثابتة) : تقريبًا. 12 مو

*معدل أخذ عينات البيانات: 4096 هرتز (64 مرة زيادة في العينات عن 512

العينات تعني القيمة)

*فترة القياس لكل نقطة مسح: دقيقة. 16 ثانية

صندوق الطاقة (وحدة الإرسال)
الأبعاد (الارتفاع × العرض × العمق)
230 × 550 × 360 ملم
وزن
15.8 كجم
الوزن (مع الأقطاب الكهربائية المثبتة)
18 كجم
مصدر الطاقة الداخلي
بطارية حمض الرصاص (2 × 12 فولت، 10 أمبير)
انتاج |
الأعلى. 390 فولت، 0.5 أمبير، 20 واط
وقت التشغيل (الحد الأدنى من الطاقة)
تقريبا. 100 ساعة
وقت التشغيل (متوسط الطاقة)
تقريبا. 40 ساعة
وقت التشغيل (الطاقة القصوى)
تقريبا. 8 ساعات
وقت الشحن
الأعلى. 8 ساعات
الإدخال (للشاحن)
24 فولت تيار مستمر، 2 أ
التواصل مع وحدة التحكم
نطاق 2.4 جيجا هرتز، حسب الطلب، ملكية خاصة
أقطاب كهربائية
الأبعاد (الطول × العرض × العمق)
440 × 120 × 35 ملم
وزن
0.52 كجم
اسطوانات كابل الطاقة (قطر 290 مم)
الأبعاد (الارتفاع × العرض × العمق)
360 × 290 × 200 ملم
وزن
6.5 كجم
طول السلك
255 م
علامات
15
اسطوانات كابل الجهد (قطر 120 مم)
الأبعاد (الارتفاع × العرض × العمق)
120 × 120 × 45 ملم
وزن
0.65 كجم
طول السلك
26 م
علامات
25
